Een drukverschiltransmitter moet nauwkeurig en betrouwbaar meten, maar dat betekent niet dat je voor elke toepassing het meest geavanceerde model nodig hebt. Voor een eenvoudige procesbewaking gelden andere eisen dan voor een kritische flowmeting. Ook voorraadbeheer, onderhoud, veiligheid en de totale kosten spelen een rol. Welke transmitter is dan de juiste keuze? Begin niet bij het typenummer, maar bij de omstandigheden in jouw proces.
Welke vragen moet je eerst beantwoorden?
Voordat je verschillende uitvoeringen naast elkaar legt, moet duidelijk zijn waarvoor je de meting gebruikt. Wil je een filter bewaken, het niveau in een tank bepalen of een flowmeting uitvoeren? Hoe kritischer de meting, hoe zwaarder nauwkeurigheid en stabiliteit meewegen.
Denk vooraf na over vragen als:- Welke afwijking is binnen mijn proces nog aanvaardbaar?
- Moet de transmitter gedurende vele jaren stabiel blijven meten?
- Wil ik hetzelfde instrument voor meerdere meetbereiken gebruiken?
- Hoe snel moet ik een defecte transmitter kunnen vervangen?
- Maakt de meting deel uit van een veiligheidsfunctie?
- Beoordeel ik alleen de aankoopprijs of ook onderhoud, voorraad en stilstand?
Om op uiteenlopende eisen in te spelen, heeft Schneider Electric de Foxboro-drukverschiltransmitters verdeeld over drie prestatieniveaus: Value Performance, Advanced Performance en Premium Performance.
Zoek je vooral een betrouwbare transmitter tegen een scherpe prijs?
Voor minder kritische metingen is het vaak niet nodig om te investeren in de hoogste nauwkeurigheid. Een degelijk basismodel kan dan zowel technisch als economisch de verstandigste keuze zijn.
De Foxboro IDP05S Value Performance heeft een referentienauwkeurigheid van ±0,075% van het ingestelde meetbereik en een turndown tot 400:1. De langetermijndrift blijft gedurende vijf jaar onder ±0,05% van de bovengrens van het sensorbereik per jaar.
De IDP05S past goed bij jouw applicatie wanneer een nauwkeurigheid van ±0,075% van de span voldoende is, uitgebreide range-optimalisatie niet nodig is en je vooral een robuuste transmitter met een gunstige aanschafprijs zoekt.
De standaardgarantie bedraagt twee jaar en kan optioneel worden verlengd tot vijf jaar. Met HART is de transmitter bovendien standaard TÜV-gecertificeerd voor gebruik in SIL2- en SIL3-veiligheidsfuncties. Eén transmitter kan volgens IEC 61508 worden toegepast in een SIL2-functie met een 1oo1-configuratie. Voor SIL3 is een 1oo2-opstelling met twee transmitters nodig.
Wil je minder verschillende transmitters op voorraad houden?
In veel productieomgevingen zijn meerdere transmitters nodig voor verschillende meetbereiken. Dat maakt het voorraadbeheer complex en kan bij een storing tot vertraging leiden wanneer het juiste reserve-instrument niet beschikbaar is.
Waar een traditionele transmitter doorgaans met één statische tweepuntskalibratie werkt, bevat FoxCal elf kalibratiecurves. Deze zijn opgeslagen in het sensorgeheugen. De transmitter schakelt automatisch over naar de curve die het beste past bij de gemeten druk.
Daardoor blijft de nauwkeurigheid van ±0,05% van de meetwaarde behouden van 100% tot 4% van de bovengrens van het sensorbereik.
Wat betekent FoxCal voor onderhoud en voorraadbeheer?
Eén transmitter met FoxCal kan volgens Schneider Electric drie tot vier traditionele sensorbereiken vervangen. Daardoor kan de voorraad reservetransmitters met maximaal twee derde afnemen.

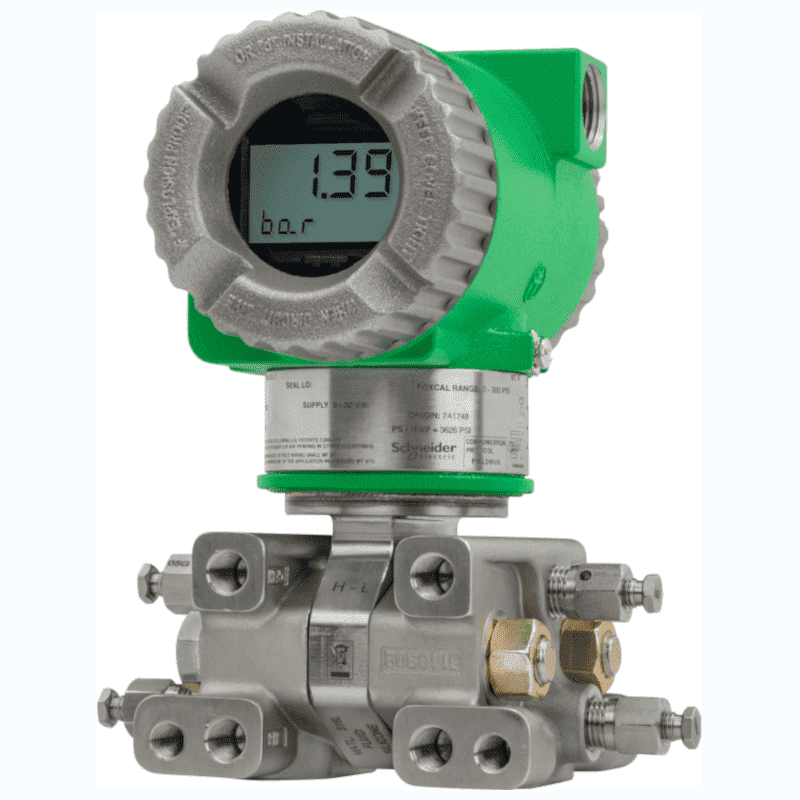

Ook het vervangen van een instrument gaat sneller. Voor nulgebaseerde meetbereiken is niet telkens een afzonderlijke fabrieks- of veldkalibratie nodig. Een beschikbare transmitter kan daardoor sneller voor een andere toepassing worden ingezet.De IDP10S combineert dit met:
- een turndown tot 400:1;
- een langetermijndrift van minder dan ±0,03% van de sensorbovengrens per jaar gedurende tien jaar;
- ondersteuning voor 4-20 mA/HART, FOUNDATION Fieldbus en Modbus;
- vijf jaar standaardgarantie, optioneel uit te breiden tot zeventien jaar;
- standaard TÜV SIL2/SIL3-certificering bij gebruik van HART.
Deze uitvoering is vooral interessant voor bedrijven die willen standaardiseren, hun voorraadkosten willen verlagen en bij een storing snel een vervangend instrument beschikbaar willen hebben.
Wanneer heb je de hoogste nauwkeurigheid nodig?
In zulke situaties is niet alleen de nauwkeurigheid op het moment van installatie belangrijk. Ook de stabiliteit over een langere periode telt zwaar mee.

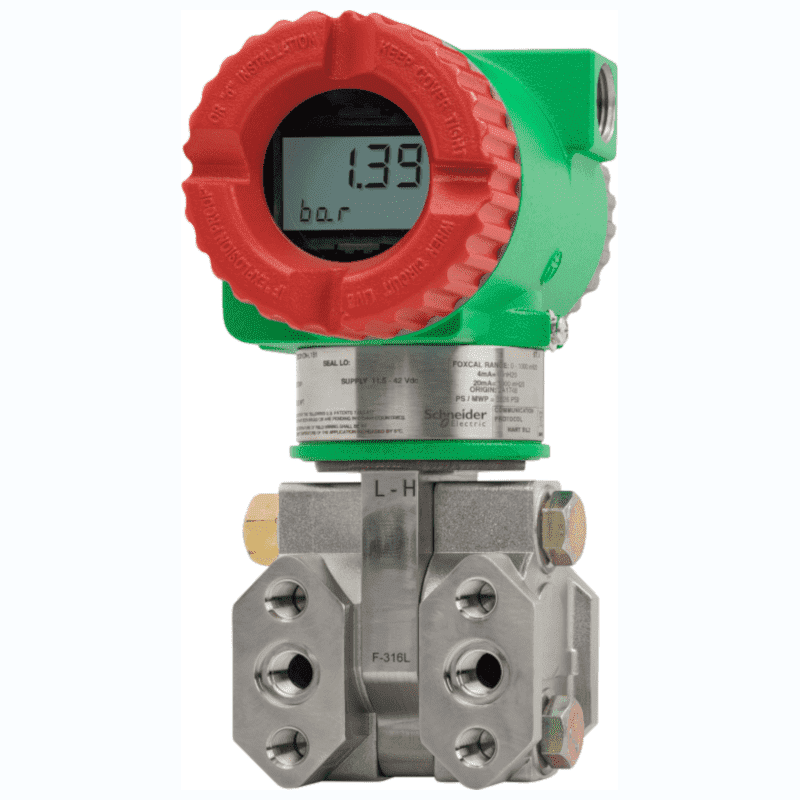

De Foxboro IDP50S Premium Performance biedt een referentienauwkeurigheid tot ±0,025% van de meetwaarde. Dankzij FoxCal blijft deze nauwkeurigheid behouden van 100% tot 4% van de bovengrens van het sensorbereik.
De langetermijndrift bedraagt minder dan ±0,015% van die sensorbovengrens per jaar gedurende tien jaar. Daarmee is de IDP50S bedoeld voor applicaties waarin een zeer nauwkeurige en langdurig stabiele meting noodzakelijk is.
Deze Premium-uitvoering is met name geschikt wanneer:
- je het drukverschil gebruikt voor een kritische flowmeting;
- het proces een breed dynamisch meetbereik heeft;
- minimale drift van groot belang is;
- standaardisatie over meerdere sensorbereiken gewenst is;
- procesveiligheid en beschikbaarheid doorslaggevend zijn.
De IDP50S ondersteunt 4-20 mA/HART, FOUNDATION Fieldbus en Modbus. Ook hier bedraagt de standaardgarantie vijf jaar, met een optionele verlenging tot zeventien jaar. Met HART is de transmitter standaard TÜV SIL2/SIL3-gecertificeerd.
Wat is het verschil tussen 'percentage van span' en 'percentage van reading'?
Bij het vergelijken van transmitters is het belangrijk om goed te kijken hoe de nauwkeurigheid wordt weergegeven.
Bij de IDP05S wordt de nauwkeurigheid uitgedrukt als percentage van de ingestelde span. Gebruik je slechts een klein deel van het sensorbereik, dan kan de relatieve fout ten opzichte van de werkelijke meetwaarde groter worden.Bij de IDP10S en IDP50S wordt de nauwkeurigheid juist uitgedrukt als percentage van de actuele meetwaarde. FoxCal zorgt ervoor dat die prestatie behouden blijft tot 4% van de bovengrens van het sensorbereik.
Dit verschil is vooral relevant bij processen met sterk wisselende condities of een hoge turndown.
Is de goedkoopste transmitter ook de voordeligste?
Niet noodzakelijk. De aankoopprijs is slechts één onderdeel van de totale kosten.
Ook deze factoren spelen mee:
- het aantal reserve-instrumenten dat je moet aanhouden;
- de tijd en kosten voor kalibratie en configuratie;
- onderhoud en periodieke controles;
- de snelheid waarmee een defect instrument kan worden vervangen;
- verliezen door onnauwkeurige metingen;
- ongeplande productiestilstand.
Voor een eenvoudige, niet-kritische toepassing kan de IDP05S de meest economische keuze zijn. Gebruik je binnen een fabriek veel verschillende meetbereiken, dan kan de IDP10S financieel interessanter worden door standaardisatie en een kleinere voorraad. Bij een kritische meting kunnen de hogere nauwkeurigheid en stabiliteit van de IDP50S helpen om procesverliezen en onderhoudskosten te beperken.
De juiste keuze is dus niet automatisch de goedkoopste transmitter, maar de uitvoering die het beste aansluit bij de technische én economische eisen van jouw proces.
Welke uitvoering past het beste bij jouw proces?
In grote lijnen kun je de drie series als volgt onderscheiden:
IDP05S Value Performance
Voor betrouwbare en betaalbare drukverschilmetingen in minder veeleisende applicaties.
IDP10S Advanced Performance
Voor bedrijven die willen standaardiseren, hun voorraad willen verkleinen en over een breed bereik nauwkeurig willen meten.
IDP50S Premium Performance
Voor kritische applicaties waarin maximale nauwkeurigheid, stabiliteit en procesbeschikbaarheid noodzakelijk zijn.
Hulp nodig bij je keuze?
De keuze voor een drukverschiltransmitter hangt niet alleen af van het meetbereik. Ook het medium, de procescondities, de gewenste nauwkeurigheid, de veiligheidsfunctie en je onderhoudsstrategie zijn bepalend.
Ik bekijk daarom graag samen met jou welke uitvoering het best bij de applicatie past. Zo investeer je niet onnodig in prestaties die je niet gebruikt, maar voorkom je ook dat een te eenvoudige transmitter later leidt tot extra onderhoud, meetafwijkingen of ongeplande stilstand.
